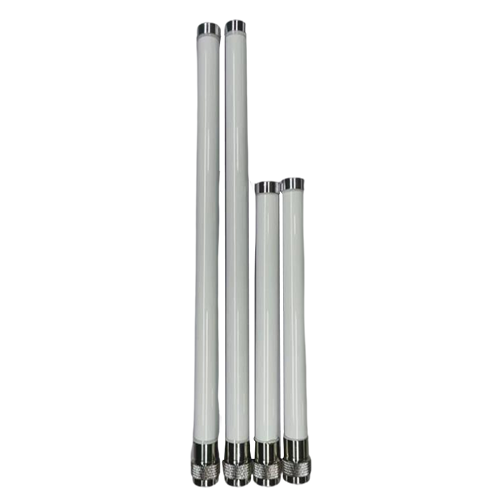

    ANT-2458-6X7Y 室外双频全向天线

    产品简介

    ANT-2458-6X7Y 室外双频全向天线...

    彩页下载

    购物车 在线咨询
    • 产品特点
    • 产品规格
    • 订购信息
    • 相关手册
    • 产品资质

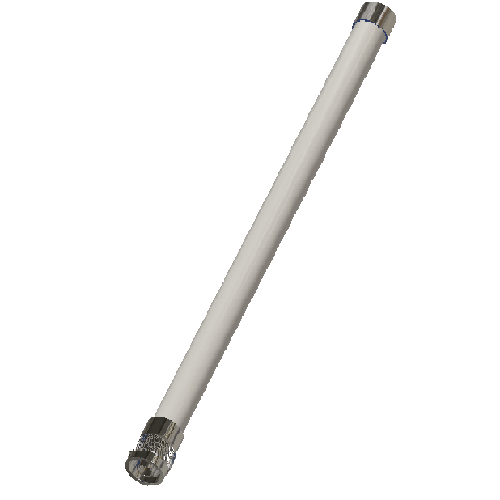

    室外双频全向天线

    产品规格

    1 产品性能指标

    1.1 电性能指标

    频率范围-MHz
    		 2400-2483/5150～5850MHz
    带宽-MHz
    		 83/700
    增益-dBi

    2.4G:6dBi

    5G:7dBi

    水平面波瓣宽度－°
    		360°
    垂直面波瓣宽度－°
    		 30°/15°
    驻波比-VSWR
    		≤2
    输入阻抗-Ω
    		 50Ω
    极化方式
    		 垂直
    最大功率-W
    		 50w
    连接接头
    		 N-K
    接地方式
    		 直流接地
    电阻-Ω
    		 ≤1


    1.1 机械能指标

    天线尺寸-mm

    2.4G:φ21×318

    5g:φ21×200

    天线罩材料
    		 PVC
    颜色
    		白色
    重量－kg /
    		 /
    工作温度范围－℃
    		 -40～70
    抗风速率 千米/小时
    		 241


    2 天线驻波图

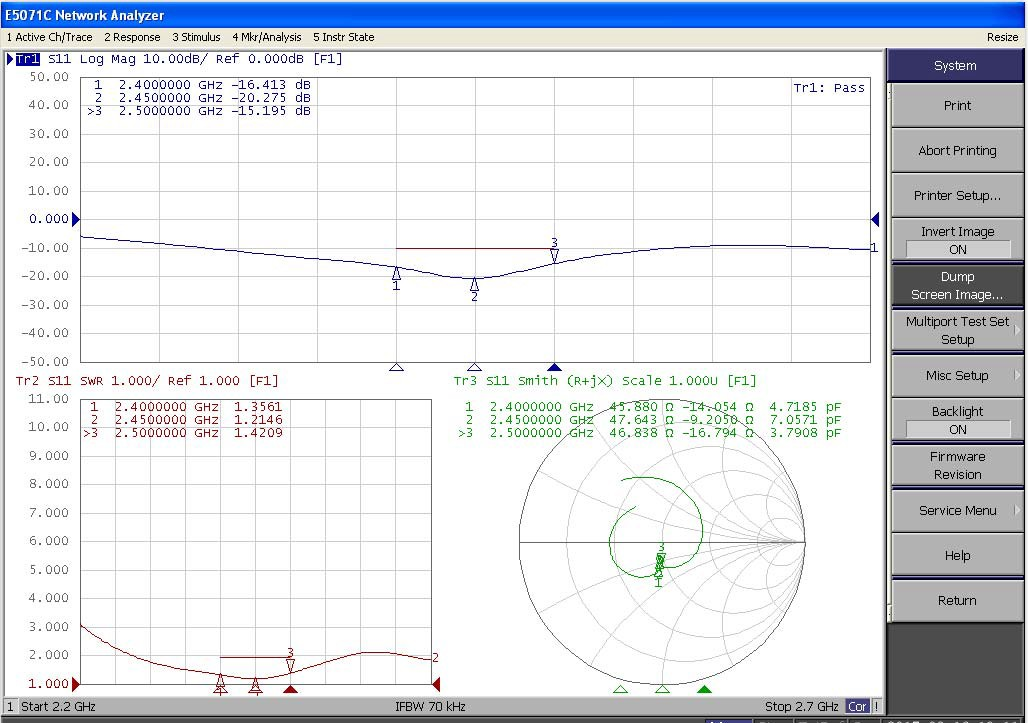

    2.4G ：


    端口驻波图

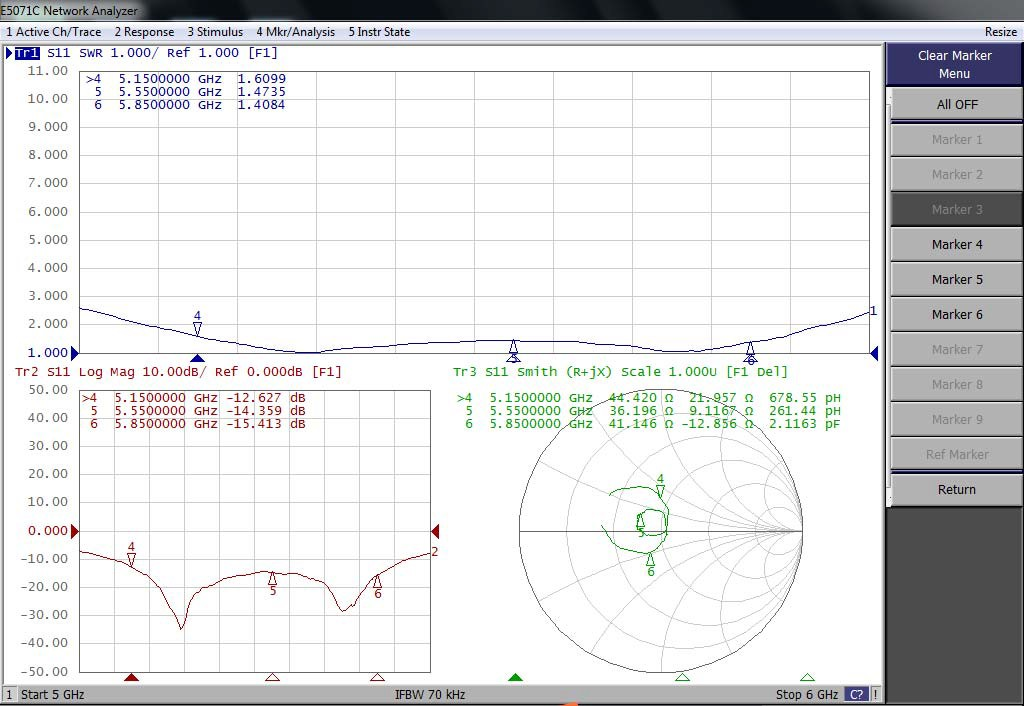

    5G ：


    端口驻波图


    3 天线方向图

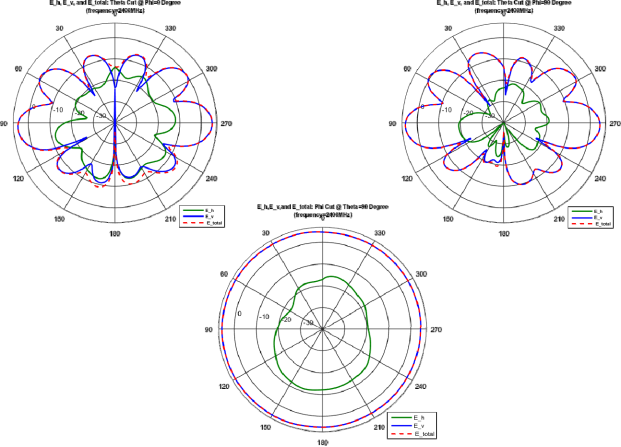

    2.4G测试方向图如下：

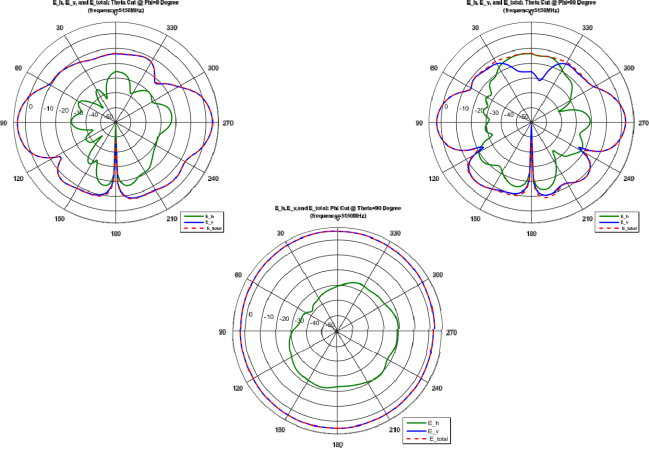

    5G测试方向图如下：
